Việc lựa chọn kích thước ống ngầm HDPE để luồn cáp điện phụ thuộc vào các yếu tố như loại cáp điện, số lượng cáp, điều kiện lắp đặt, và tiêu chuẩn kỹ thuật. Dưới đây là hướng dẫn chi tiết để lựa chọn kích thước phù hợp:
1. Xác định loại và số lượng cáp điện cần luồn
- Loại cáp:
- Cáp điện lực (cáp trung thế, hạ thế).
- Cáp viễn thông hoặc cáp quang.
- Cáp điều khiển.
- Số lượng cáp:
- Dựa vào số lượng cáp cần luồn trong một ống để tránh chật chội, tăng hiệu quả bảo vệ và dễ dàng sửa chữa.
2. Chọn kích thước ống dựa trên đường kính cáp
- Đường kính ngoài của cáp (OD - Outer Diameter) là yếu tố quan trọng để chọn ống HDPE.
- Quy tắc thông thường:
- Đường kính trong của ống (ID) phải lớn hơn tổng đường kính ngoài của các cáp cộng thêm khoảng trống để dễ dàng luồn dây.
- Tỷ lệ lấp đầy tối đa:
- 1 cáp: Không vượt quá 53% đường kính trong của ống.
- 2 cáp: Không vượt quá 31% đường kính trong của ống.
- Nhiều cáp: Tổng diện tích mặt cắt của các cáp không vượt quá 40% diện tích mặt cắt trong của ống.

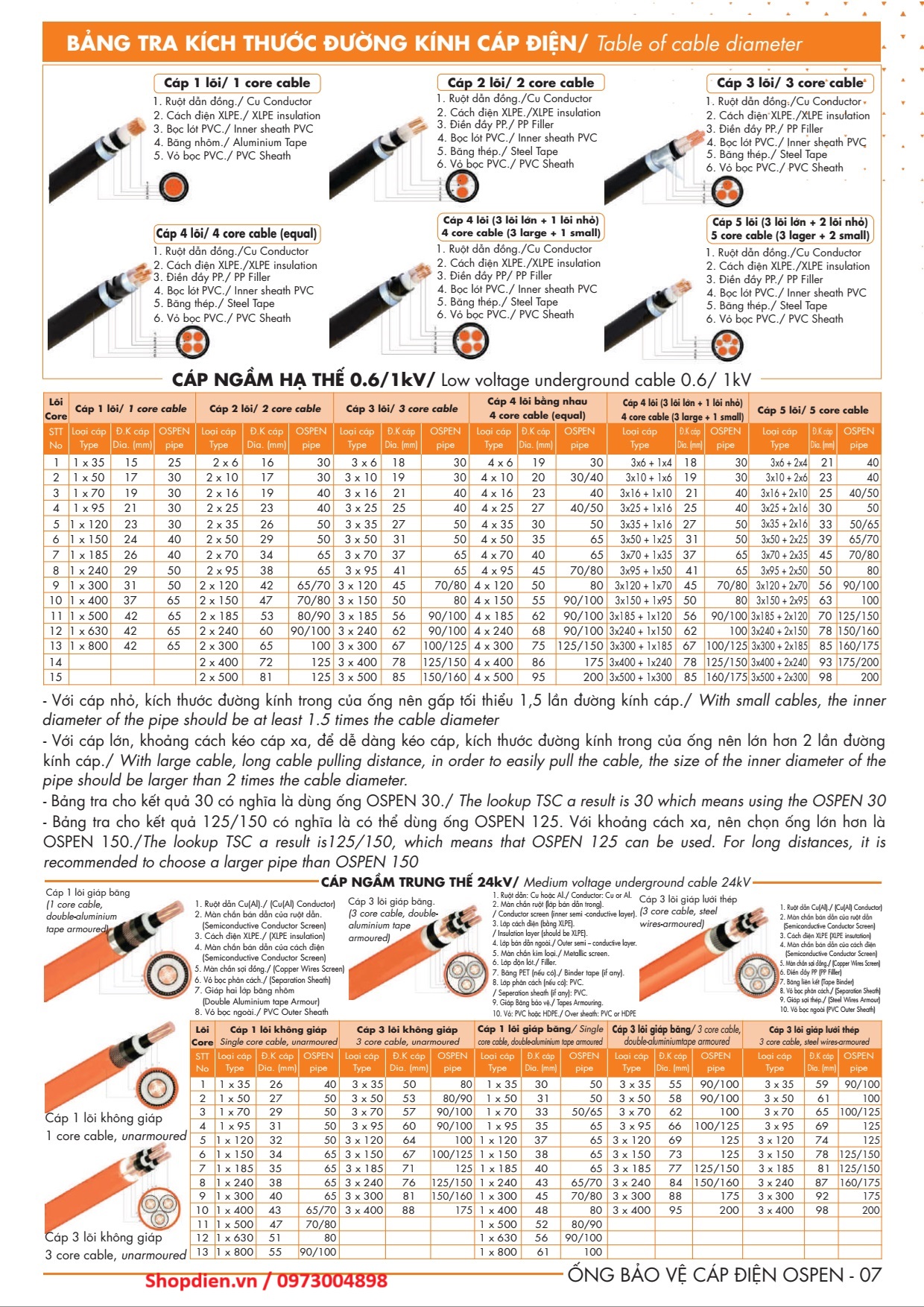

Bảng tra kích thước đường kính ngoài cáp điện tương ứng kích thước ống cần chọn :
3. Chọn đường kính danh định (DN) và độ dày (SDR)
Ống ngầm HDPE luồn cáp có các kích thước phổ biến:
- DN32, DN40, DN50, DN63, DN75, DN90, DN110, DN125...
- Chọn đường kính dựa vào nhu cầu, số lượng cáp, và loại cáp cần bảo vệ.
Ví dụ phổ biến:
-
DN32-DN50: Thường dùng cho cáp quang hoặc cáp điều khiển nhỏ.
-
DN63-DN110: Phù hợp cho cáp điện lực trung thế, hạ thế.
-
SDR phù hợp:
- SDR21 hoặc SDR17 (thành ống dày vừa đủ, chịu được tải trọng đất và lực nén từ phương tiện giao thông nếu lắp dưới đường).
4. Xem xét điều kiện lắp đặt
- Độ sâu chôn ống:
- Ống chôn sâu dưới 1 m phải chịu được tải trọng từ xe cộ hoặc đất nén. Trong trường hợp này, cần ống có thành dày (SDR thấp).
- Loại đất và môi trường:
- Nếu chôn trong môi trường đất mềm hoặc có nguy cơ sụt lún, chọn ống có độ dẻo cao để giảm nguy cơ gãy hoặc biến dạng.
- Khu vực giao thông tải trọng lớn:
- Bố trí ống đi qua hầm kỹ thuật hoặc gia cố thêm bằng bê tông bảo vệ.
5. Đảm bảo tiêu chuẩn kỹ thuật
- Ống luồn cáp HDPE phải tuân thủ các tiêu chuẩn kỹ thuật như:
- TCVN 8699:2011: Yêu cầu kỹ thuật đối với ống nhựa HDPE luồn dây và cáp điện.
- ASTM D3350: Quy định về vật liệu nhựa PE.
- IEC 60364: Tiêu chuẩn quốc tế về lắp đặt hệ thống điện.
6. Một số lưu ý khi lựa chọn
- Phụ kiện kèm theo:
- Nên sử dụng phụ kiện đồng bộ (măng sông, đầu nối) để đảm bảo kết nối kín và dễ dàng bảo trì.
- Khả năng chống thấm nước:
- Chọn ống có khả năng chống thấm tốt để bảo vệ cáp trong môi trường ngầm.
- Lớp bảo vệ bổ sung:
- Nếu ống HDPE được sử dụng ở vùng có nguy cơ tác động mạnh, cân nhắc thêm lớp bảo vệ (như ống bọc thép hoặc lớp vỏ nhựa cứng bên ngoài).
7. Bảng tham khảo nhanh
| Loại cáp |
Kích thước cáp (OD) |
Kích thước ống HDPE (DN) |
Ghi chú |
| Cáp quang nhỏ |
≤ 10 mm |
DN32 |
Luồn 1-2 sợi cáp. |
| Cáp quang trung bình |
10-20 mm |
DN40 - DN50 |
Có thể luồn nhiều sợi. |
| Cáp điện hạ thế |
20-50 mm |
DN63 - DN75 |
Phổ biến cho cáp điện dân dụng. |
| Cáp điện trung thế |
50-90 mm |
DN90 - DN110 |
Sử dụng trong công nghiệp hoặc lưới điện. |
| Nhiều cáp hoặc cáp lớn |
> 90 mm |
DN125 trở lên |
Tùy thuộc vào số lượng và kích thước cáp. |
