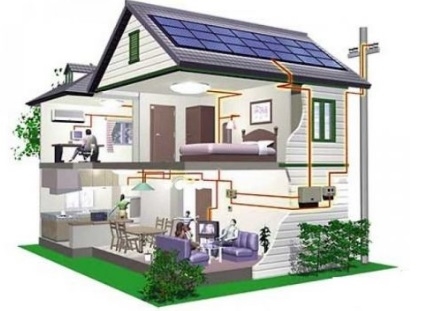

Thiết kế hệ thống điện cho nhà ở dân dụng là một bước quan trọng để đảm bảo an toàn, hiệu quả, và tiện nghi trong sinh hoạt. Dưới đây là các bước cơ bản để thiết kế một hệ thống điện dân dụng:
1. Khảo sát và lập kế hoạch
- Xác định nhu cầu sử dụng:
- Liệt kê các thiết bị điện trong nhà (đèn chiếu sáng, quạt, máy lạnh, tivi, tủ lạnh, máy giặt, bếp từ, máy nước nóng, v.v.).
- Dự tính công suất tiêu thụ của từng thiết bị để tính toán tổng công suất tiêu thụ.
- Phân vùng sử dụng:
- Chia không gian nhà thành các khu vực (phòng khách, phòng ngủ, bếp, nhà tắm, sân vườn, v.v.).
- Lập sơ đồ điện thể hiện vị trí các ổ cắm, công tắc, đèn, và các thiết bị điện cố định.
2. Xác định công suất và nguồn cấp điện
- Tổng công suất tiêu thụ:
- Tính tổng công suất của tất cả các thiết bị để lựa chọn tiết diện dây dẫn và aptomat (CB) phù hợp.
- Nguồn điện:
- Điện dân dụng thường dùng nguồn 1 pha (220V, 50Hz).
- Lắp đặt công tơ điện chính và tủ điện tổng ở vị trí dễ tiếp cận.
3. Thiết kế sơ đồ điện
- Sơ đồ nguyên lý:
- Xây dựng sơ đồ nguyên lý hệ thống điện, thể hiện mạch chính, mạch nhánh, và các thiết bị đóng ngắt (aptomat, cầu dao, cầu chì).

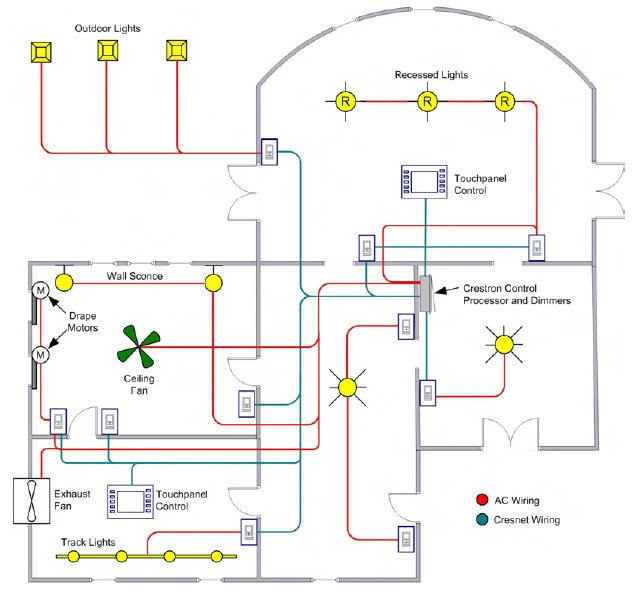

- Sơ đồ bố trí:
- Bố trí vị trí ổ cắm, công tắc, và đường đi của dây điện trong nhà.
- Đảm bảo ổ cắm cách mặt sàn 30-40 cm và công tắc cách mặt sàn 1,2-1,5 m.
4. Chọn thiết bị và vật liệu
- Dây dẫn điện:
- Dây chịu tải chính: Dùng dây có tiết diện lớn (2.5 mm² - 4 mm²).
- Dây cho mạch nhánh: Tiết diện từ 1.5 mm² - 2.5 mm².
- Dây nối đất: Tiết diện tối thiểu 2.5 mm².
- Thiết bị bảo vệ:
- Lắp aptomat (CB) tổng và aptomat nhánh để bảo vệ hệ thống.
- Sử dụng thiết bị chống rò (ELCB) cho các khu vực ẩm ướt như nhà tắm, nhà bếp.
- Ổ cắm và công tắc:
- Chọn loại có chất lượng cao, đảm bảo an toàn.
- Dùng ổ cắm 3 chân có dây nối đất ở các vị trí cần thiết.
5. Lắp đặt hệ thống điện
- Đi dây điện:
- Đi dây trong ống nhựa (PVC hoặc HDPE) để bảo vệ dây dẫn, tránh côn trùng cắn phá và tăng độ bền.
- Đi dây âm tường để đảm bảo thẩm mỹ, lưu ý đánh dấu vị trí dây để thuận tiện cho sửa chữa sau này.
- Đấu nối thiết bị:
- Đấu nối đúng kỹ thuật, đảm bảo an toàn điện.
- Sử dụng hộp đấu nối tại các điểm giao nhau để thuận tiện bảo trì.
- Nối đất:
- Kết nối dây trung tính và dây nối đất theo tiêu chuẩn để chống giật.
6. Kiểm tra và nghiệm thu
- Kiểm tra điện áp: Đảm bảo điện áp ở tất cả các ổ cắm, công tắc, và thiết bị đạt 220V.
- Kiểm tra an toàn:
- Kiểm tra aptomat, ELCB hoạt động tốt.
- Đo điện trở đất để đảm bảo hệ thống nối đất hiệu quả.
- Chạy thử: Vận hành toàn bộ hệ thống và kiểm tra các thiết bị.
7. Bảo trì và bảo dưỡng
- Lập sơ đồ điện hoàn chỉnh để tiện cho việc bảo trì.
- Kiểm tra định kỳ hệ thống điện và thiết bị bảo vệ để phát hiện hư hỏng.
Lưu ý khi thiết kế:
- Tuân thủ tiêu chuẩn an toàn điện: TCVN 7447 hoặc các tiêu chuẩn tương đương.
- Dự phòng công suất: Thiết kế dư tải 10-20% để đáp ứng nhu cầu tăng thêm thiết bị trong tương lai.
- Bảo vệ quá tải và rò điện: Ưu tiên các thiết bị bảo vệ chất lượng cao để giảm nguy cơ chập cháy.
Thiết kế đúng tiêu chuẩn không chỉ giúp tiết kiệm năng lượng mà còn đảm bảo an toàn và tiện nghi trong sinh hoạ
